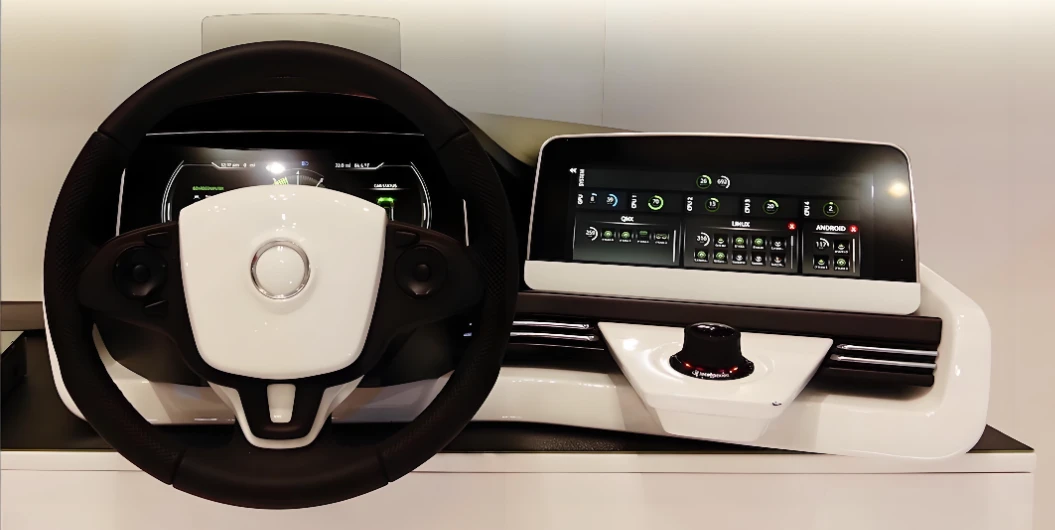

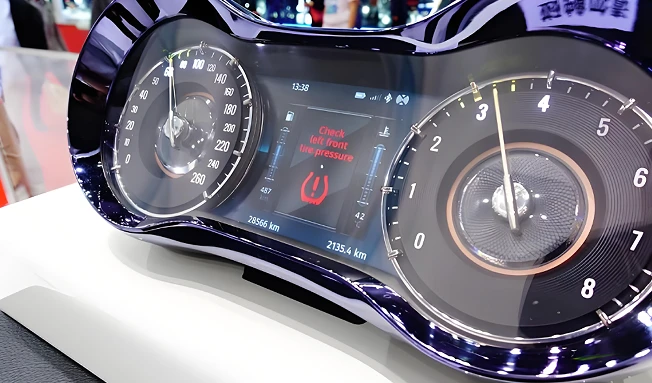

Múnla Instealladh Painéal Ionstraim Feithicleach

Is uirlisí cruinne iad múnlaí insteallta painéil ionstraim feithicleach chun painéil phlaisteacha ionstraimí feithicleach a mhúnlú. Mar gheall ar a gcuidméid mór, struchtúr casta, dromchlaí cuartha iomadúla, comhtháthú ard, agus cuma dhianceanglais, léiríonn dearadh agus déantúsaíocht na múnlaí seo leibhéal teicniúil ceannródaíoch na múnlaí insteallta intí feithicleacha.



Pointí Dearaidh I.Core

1. Anailís ar Struchtúr Táirge

Gnéithe Foriomlána:Páirteanna móra cothroma den chuid is mó, go hiondúil níos mó ná 1 mhéadar ar fad, le dromchlaí cuartha casta, cuais dhomhain, céimeanna iolracha, ballaí tanaí (2-3 mm go hiondúil), agus comhrianta neamhrialta.

Gnéithe Inmheánacha: Feistithe go dlúth le easnacha athneartaithe, búclaí, bosses scriú, calafoirt duchta aeir, suíocháin gléasta taispeántais/ionstraime, bosses cainteoir, agus go leor fo-ghearrthacha agus bearnaí cúnga.

Riachtanais Cuma:-Dromchla ard snasta saor ó línte táthaithe, marcanna doirteal, agus marcanna bioráin ejector; teastaíonn uigeacht, neamhlonrach nó pianó-bailchríoch dubh ar chuid acu.



2. Dearadh Dromchla Scartála

Ní mór dromchlaí deighilte a chur agcomhrian trasghearrtha uasta an táirge, ag glacadh le scaradh cuartha casta den chuid is mó chun cruth an táirge a fheistiú.

Earráid cruinneas dromchla scaradh rialaithe laistighNíos lú ná nó cothrom le 0.02 mmchun splanc a chosc; déanfar eiseacha ró-sreafa réasúnta agus stiallacha séalaithe a dhearadh.

Maidir le{0}}doimhneacht-limistéir choimpléascacha foghearrtha, scoilfear dromchlaí deighilte le croí-mheicníochtaí tarraingthe chun scartáil réidh a chinntiú.



3.Cavity Leagan Amach

Úsáideann comhlachtaí painéil príomhionstraime 1 múnla, 1 cuas den chuid is mó

(chun cruinneas tríthoiseach agus cobhsaíocht mhúnlú a chinntiú).

Féadfaidh comhpháirteanna painéil ionstraimí beaga (cosúil le gaothairí aeir, frámaí maisiúcháin) leagan amach siméadrach a ghlacadh de 1 mhúnla 2 chuas nó 4 chuas, le spásáil comhpháirteanna idir 25 agus 45mm.



Córas 4.Gating (Criticiúil)

Teicneolaíocht Príomhshrutha:Comhla-rádala te le geata + Geata Comhla Seicheamhach (SVG).

Dearadh Geata: Geata ilphointí (4–8 soic the de ghnáth), le geataí suite ar dhromchlaí cúil nach bhfuil cuma (easnacha nó cnónna).

Buntáistí: Geata seicheamhachdéanann rialú línte táthaithe a dhíchur nó a cheilt,cinntíonn sé líonadh aonfhoirmeach, laghdaíonn sé strus inmheánach, agus giorraíonn sé timthriallta múnlaithe.



5. Croílár cliathánach-Meicníochtaí Tarraingthe agus Díchumtha (Dúshláin Theicniúla)

Éilíonn undercuts Coimpléasc i dtreonna iolrachacroí-tarraingt chomhcheangailte:

Múnla Tosaigh: Ardaitheoirí móra, croí claonta ag tarraingt (Réitigh fadhb an tosach bun os cionn).

Múnla Cúil:Hydsorcóir raulic-croílár inmheánach tiomáinte-ag tarraingt + sleamhnáin + ardaitheoirí + bioráin ejector(le haghaidh cuais dhomhain inmheánacha agus búclaí treorach il-).

Dréachtuillinneacha: 1.5 céim –2 chéim do dhromchlaí cuma; Níos mó ná nó cothrom le 3 céim le haghaidh tendons / colúin inmheánacha chun scuffing a chosc.

Córas Díshealbhaithe: Bioráin ejector airde comhionann-, bloic ejector, agus feadáin bhrú le chéile le haghaidh fórsa aonfhoirmeach agus gan aon mharcanna ejector.



6. Córas Fuarú

Spásáil Cainéal Uisce Níos lú ná nó cothrom le 15mm. Glacadhbealaí uisce comhréireach / bíseach + cuir isteach fuarú criosaithe; spásáil cainéal Níos lú ná nó cothrom le 15 mm.

Teocht an mhúnla rialaithe laistigh de ± 3 céim chun warpage a laghdú, cobhsaíocht tríthoiseach a chinntiú, agus am fuaraithe a ghiorrú.





II.Mold Roghnú Ábhar

Cuid	Cuid	Ceanglas Cruas	Riachtanais Feidhmíochta
Croílár Mould / Cavity	S136,718H, Nac80	58- 60HRC(S136)	Cruas ard, friotaíocht caitheamh, dea-mhaoin snasta, friotaíocht creimeadh
Bonn Mhúirín	45# Cruach, 50# Cruach	28-32HRC	Ard-neart, frith-dífhoirmiúchán
Sleamhnáin / Ardaitheoirí	SKD61, SKD11	52-56HRC	Friotaíocht chaitheamh, toughness ard, gluaiseacht réidh
Ionsáigh (Criosanna Caithimh Ardte-)	Cruach tungstain, chomhdhúile cementáilte	Níos mó ná nó cothrom le 60HRC	Sár-chaitheamh-saol seirbhíse fada



III.Manufacturing and Process Príomhphointí

Trealamh Próiseála: 5-ionaid meaisínithe nascála ais, EDM beachtas, EDM sreangghearrtha chun cruinneas dromchlaí cuartha agus sonraí a chinntiú.

Cóireáil Dromchla: Croílár múnla snasta go bailchríoch scátháin (Ra Níos lú ná nó cothrom le 0.02μm) nó uigeach / greanroiseadh mar is gá.

Bain úsáid as Moldflow chun líonadh, brú a choinneáil, fuarú agus warpage a insamhail, agus an plean a bharrfheabhsú roimh ré

Múnlú Trialach agus Dífhabhtaithe: Dírigh ar sheicheamhú rádala te, ar ghluaisne croí-tharraingt, agus ar pharaiméadair fuaraithe chun cuma agus toisí cáilithe a chinntiú.
